PTCR을 이용한 신터링 퍼니스 온도체크 방법 안내

PTCR을 이용한 신터링 퍼니스 온도체크 방법에 대해 간단히 안내드리려 합니다.

지르코니아 보철물 제작 시 색상에 영향을 끼치는 요인은 여러가지가 있겠지만,

기본적으로 지르코니아 제품별 색감과 투명감 차이, 사용하시는 컬러링과 스테인의 차이 외에도

신터링 퍼니스를 이용한 소결 단계에서 온도에 따른 차이가 변수가 될 수 있습니다.

일반적으로 보철물 제작에 사용되는 지르코니아는 업체마다, 사용하는 재료와 제조 공정에 따라

1,450도~1,550도 범위에서 최고 소결 온도를 권장하고 있습니다.

매번 지르코니아 디스크와 컬러링 리퀴드를 사용하여 작업을 하고 신터링을 하다보면 술자의 눈에 익어서인지

약간씩 다르게 나오는 색상의 변화를 한번에 느끼지 못할 수도 있습니다.

* 포세린 퍼니스의 경우 빌드업 후 소성 결과물이 하얗게 덜구워진다거나 과용융되어 무너지는 느낌같이

눈으로 확인이 되는 경우가 있지만 지르코니아는 온도 체크를 직접 해봐야 알 수 있습니다.

그러나 사용하는 지르코니아는 바뀌지 않았는데 어느순간부터 미묘하게 색상이나 투명감이 달라진 느낌이 든다거나,

지르코니아 제품 변경을 위해 테스트를 하는데 업체나 영업사원 샘플과 결과물이 다르게 나온다면

이 때에는 사용하시는 신터링 퍼니스의 온도를 체크해 보시는 것이 좋습니다.

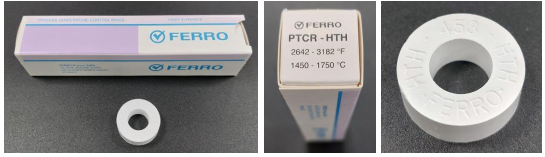

1. PTCR ( Process Temperature Control Ring ) 준비

- 측정 온도에 따른 여러 제품 중 HTH( 1,450~1,750도 ) 제품을 사용한다.

- 제품 구매 시 제품(15ea 1box)과 동봉된 온도환산표(제조Lot별 상이)를 확인한다.

2. PTCR 소결

- (권장)PTCR을 단독으로 트레이 중앙에 배치하고 측정을 원하는 최고온도(60분 계류)로 소결한다.

- 부득이 지르코니아 보철물과 같이 넣을 시에도 PTCR을 트레이 중앙에 배치 후 소결한다.

3. 소결된 PTCR 사이즈 측정

- 버니어 캘리퍼스를 이용하여 소결 완료된 PTCR 링의 사이즈를 측정한다.

4. 소결 온도 확인

- 소결된 PTCR 링의 측정된 사이즈를 동봉된 온도호환표에 대입하여 실제 소결 온도를 확인한다.

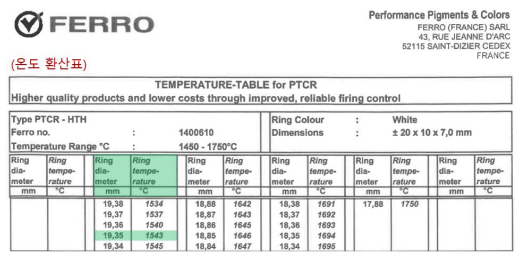

- ex) 아래 표와 같이 측정된 사이즈가 19.35mm이면 퍼니스의 실제 소결온도는 1,543도로 예상됨.



PTCR의 권장 사용법은 트레이에 단독으로 배치하고 60분 계류이나,

보통 여러개의 지르코니아 크라운과 같이 배치하고(열분산), 최고온도 120분 계류(열누적) 하는 것을 고려하여

+ - 15도 내외는 정상 범주로 감안한다.

5. 신터링 퍼니스 온도 조정

- PTCR을 통해 확인된 온도의 차이가 15도 이상이라면 신터링 퍼니스의 설정온도를 조정하는 것이 좋습니다.

0점 조정이 되는 퍼니스(ex KDF 지르콤)는 설정창에서 원점 온도 자체를 + - 조정(스케쥴 조정 불필요)

0점 조정이 안되는 퍼니스라면 각각 입력된 소결 스케쥴의 온도 단계를 각각 + -  조정

일반적으로 퍼니스가 장기간 사용하면 열선 및 온도조절 센서가 노후화되어 정확한 온도 조절이 안되는 경우가

많이 발생하여 설정온도와 실제 온도에 차이가 발생합니다.(최고 100도 차이가 나는 경우도 확인함)

위와 같은 신터링 온도 체크 방법을 통해 신터링 퍼니스의 정확한 온도를 체크해보시기 바랍니다.
