모델리스로 제작한 커스텀 어버트먼트에 6,7번 브릿지가 remake가 들어왔길래

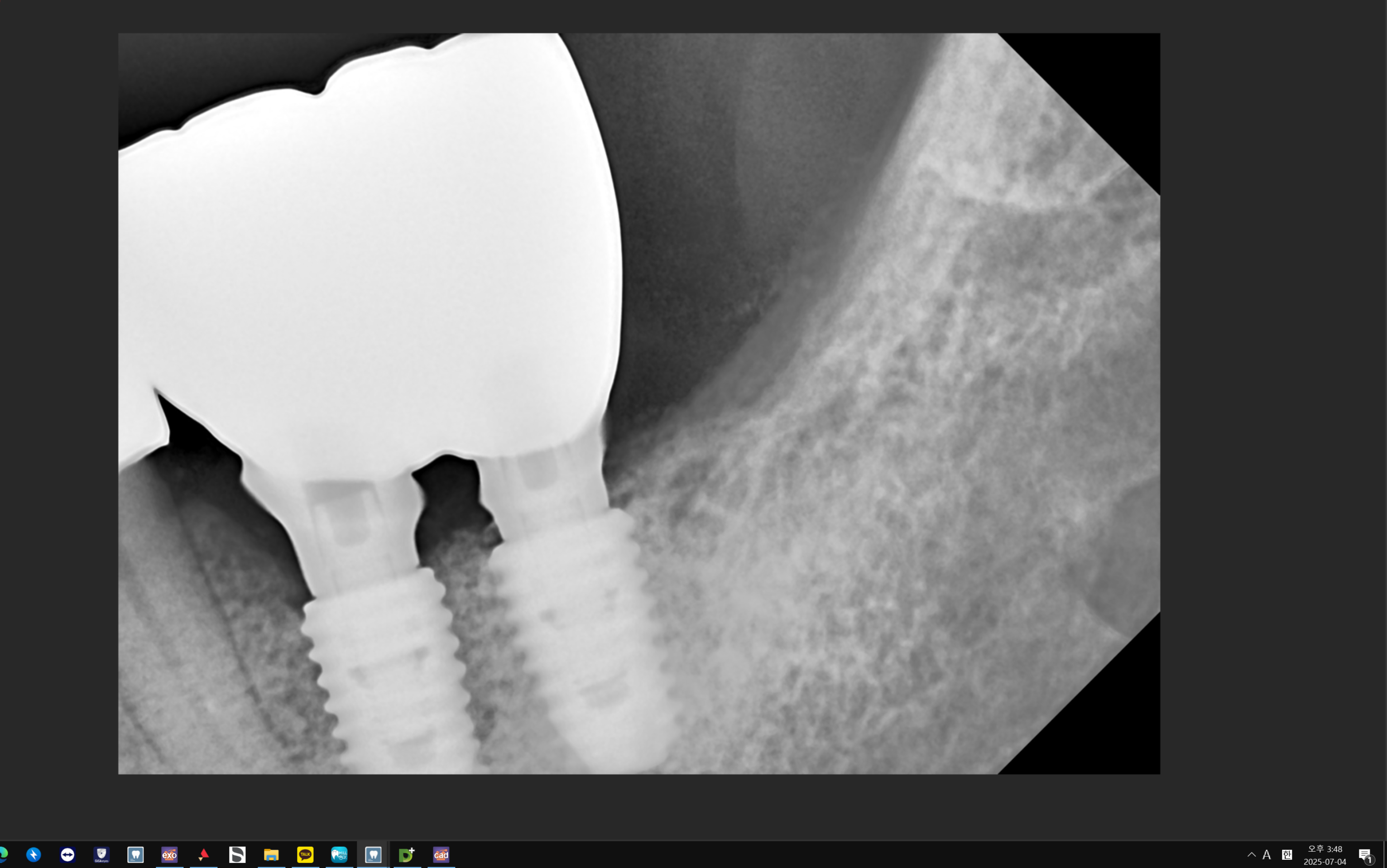

엑스레이 사진 확인하고 저정도로 오차가 있지는 않을 거 같다고 생각해서

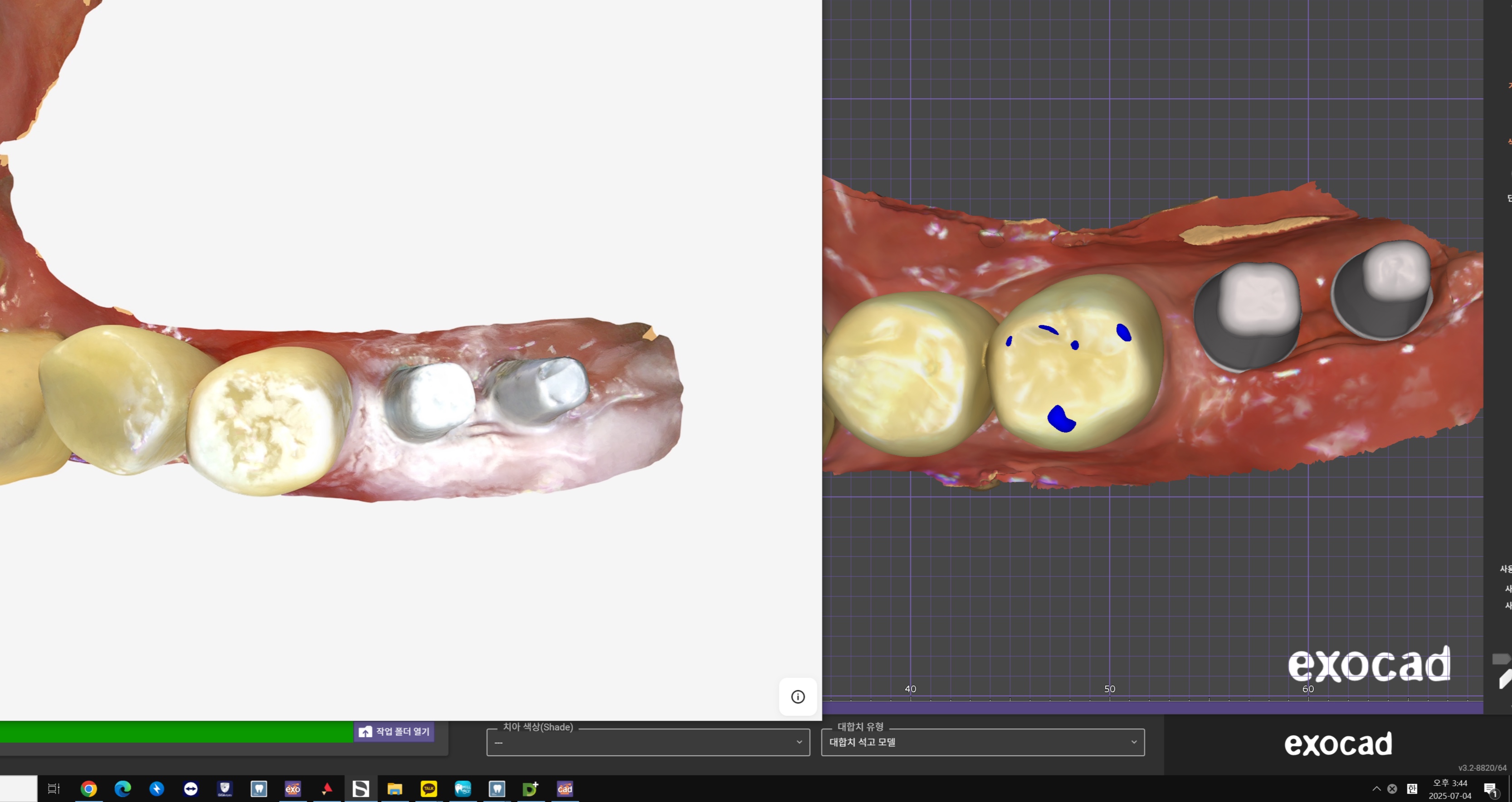

오늘 뜬 스캔파일(abt level) 과 디자인했던 캐드 파일을 열어서 비교를 해봤더니
최대한 비슷한 각도에서 보는데도 눈에 띄게 디자인해서 나온 각도랑 다른 것이 보입니다...
분명 어버트먼트 라이브러리 체결 할 때 스캔이랑 잘 맞는지도 확인했고 이런일이 꽤나 있어
언더컷이 생길 거 같은 부위도 다 삭제해줬는데 대체 무슨 이유일까요..
기공실내 혼자 근무중이고 1년차라 여쭤볼곳이 없어서 커뮤니티에 여쭤봅니다 ㅜㅜ
- 상호비방, 특정 업체 및 개인 광고/ 비방, 작성후 탈퇴를 반복하는 게시물 및 운영에 차질을 빚는 게시물은 통보없이 삭제됩니다.
- 학술관련한 질문은 포럼란을 이용하시기 바랍니다
- 정치. 종교및 지역갈등 등을 유발할 수 있는 글은 게시을 금지합니다
- 급여,기공수가와 관련된
일체의 게시글은 삭제합니다
- 자유게사판의 학술관련한 질문은 게시글 검토후 포럼게시판으로 이동됩니다
- 기공물의 외주는 발주 관련한 게시물만 가능하며. 수주 관련한 게시글은 즉시 삭제합니다
자유글
2025.07.04 16:20
모델리스 커스텀 어버트먼트 문제 좀 봐주세요
조회 수 1619 추천 수 0 댓글 15
| 첨부 '2' |
|---|
- ?
-
?
36번 어벗 체결이 덜된게 보이네요 보통 지그를 이용해서 어벗을 체결하는데
픽스쳐 패스가 안나올경우에 어벗을 하나씩 체결해야 완벽히 체결이됩니다
-
?
말씀 감사합니다 지그도 고려해봐야겠네요
-
?
구내 세팅 전에 아답을 보셨다면
구내에 세팅후 어벗의 각도가 바뀌거나
어벗 체결이 안된경우라고 생각합니다.
파노 상에서는 어벗 연결 잘된거 같은데 구내 세팅시 어벗을 연결 잘못하신거 같습니다.
아니면 환봉을 잘못 끼웠거나요
-
?
구강 내 세팅시 어벗 체결이 잘못됐다는 말씀은 hex 각도를 한칸 돌아가게 끼운거같다는 말씀이실까요 ??
-
?
그런거 같아요 확실한건 어벗 체결후 스캔과 디자인하신 어벗 파일 매칭해서 확인해보시는게 좋을거 같아요
잘 해결되셨으면 합니다. 화이팅
-
?
스캔바디 체결 부터 확인하세요
-
?
스캔바디도 문제없이 체결되었어요 파노라마 상으로
-
?
근데.. 저렇게 기공물 만들면 절대 청소가 불가능한 디자인인데... 차라리 따로따로 하던지 마진을 supra로 많이 올려서 청소공간을 만들어 줘야할거같은데요.
-
?
피드백 감사합니다
리메이크 하면서 말씀해주신대로 청소생 생각하며 디자인 해봐야겠네요 -
?
본에 걸려서 체결 자체가 잘 안되는 경우도 있던데 힐링 사이즈에비해 커스텀 바디의 크기가 크진 않은지 확인해보세요~
-
?
스캔바디가 원통형에 플랫한 한면만 있는것,, 종류 사용하실땐 스캔에서 스캔바디가 휘어져있나 확인 잘 해보시고요..머징은 잘 되는데, 휘어진것은 픽스쳐위치의 오차가 생기더라구요.. 구강스캔의 경우에만 그렇습니다
-
?
6번 체결 덜되어보이네요~ 스캔바디 체결에 이상이 없었다면 디자인 머징때 오차가 있었을겁니다~
길이가 길수록 그 공차는 더욱 커지죠 애매하다 싶으면 머징후에 단면자르기로 머징체크 한번쯤은 하고 넘어가는게 좋습니다~ 커스텀까지 직접가공하신다면 지그 체결시 오류도 무시못하겠네요~
-
?
구강스캔시 아래와 같은 원일을 꼭 확인해봐야 합니다.
1. 스캔바디 체결시 본에 걸리지 않는지? 본에 걸려 체결이 완벽히 되지 않으면 hex가 살짝 돌아가게 어벗이 가공되는 경우가 종종있습니다. 위 파노라마 상으론 본 트리밍이 필요한 케이스처럼 보이네요.
2. 사용한 힐링 어벗보다 커스텀이 크면 치은에 커스텀이 걸려 체결이 덜 되기도 합니다.
-
가공중 정렬이 잘못됐을 가능성도 큽니다.
1. CAD : 스캔바디, 라이브러리 등 확인
2. 가공 : CAM에서의 정렬상태
?
